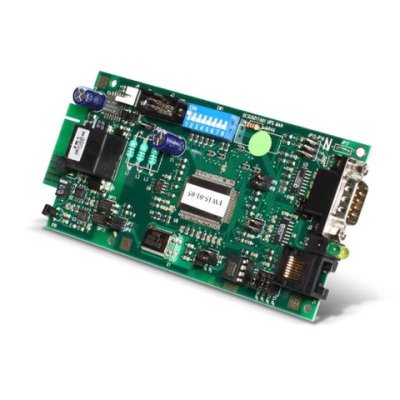

Multicom 302

ข้อมูลทางเทคนิค MultiCom 302 (Protocol Converter)

ภาพรวม

• การ์ดแปลงโปรโตคอลสำหรับ UPS และ Transfer Switch ของ Riello.

• รองรับการสื่อสารผ่าน Modbus (RTU) / Jbus และโปรโตคอลเฉพาะ (GPSER).

• มีพอร์ตสื่อสาร 2 พอร์ต:
  • SERIAL 1: RS232 (โปรโตคอล GPSER)

  • SERIAL 2: RS485 Half-Duplex หรือ RS232 (Modbus/Jbus หรือ GPSER)

คุณสมบัติการสื่อสาร

• รองรับความเร็วบอดเรต (Baud Rate): 120057600 bps (ตั้งค่าผ่าน DIP Switch หรือ MultiSetup).

• ตัวเลือกพาริตี้: None, Even, Odd.

• จำนวน Stop Bits: 1 หรือ 2

• มีไฟ LED แสดงสถานะการสื่อสาร (เขียว = SERIAL 1, เหลือง = SERIAL 2).

• รองรับฟังก์ชัน Modbus:
  • 0x01, 0x02 (อ่านข้อมูล Bit)
  • 0x03, 0x04 (อ่านค่าจาก Register)

  • 0x06, 0x10 (เขียนค่าลง Register)

การติดตั้งและการตั้งค่า

• ติดตั้งในช่องสื่อสารของ UPS (รองรับการเปลี่ยนขณะเครื่องทำงาน Hot Swap).

• สามารถตั้งค่าได้ผ่าน DIP Switch:
• เลือกโหมด RS232/RS485
  • กำหนดหมายเลข Modbus Address (131 ผ่าน DIP, 32 ขึ้นไปผ่านโปรแกรม)

  • กำหนดความเร็วบอดเรต

  • เปิด/ปิดตัวต้านทานปลายสาย RS485 (120Ω)

ความสามารถในการมอนิเตอร์

• ตรวจสอบสถานะ UPS แบบเรียลไทม์ เช่น แรงดันไฟ, ความถี่, โหลด, สถานะแบตเตอรี่.

• รองรับการตรวจจับ Alarm เช่น แบตเตอรี่อ่อน, โหลดเกิน, UPS ผิดปกติ.

• รองรับการส่งคำสั่ง เช่น ปิดระบบ, ทดสอบแบตเตอรี่, ตรวจสอบสถานะ.


สภาพแวดล้อมในการใช้งาน

• ใช้งานภายในอาคารเท่านั้น (บริเวณแห้งและสะอาด).

• อุณหภูมิขณะทำงาน: 0°C ถึง 40°C.

• ความชื้นสัมพัทธ์: <90% RH (ไม่มีการควบแน่น).

มาตรฐานการรับรอง

• ISO 9001, ISO 14001, OHSAS 18001, CE


Download Catalog : DATCONX0Y23BREN-2
